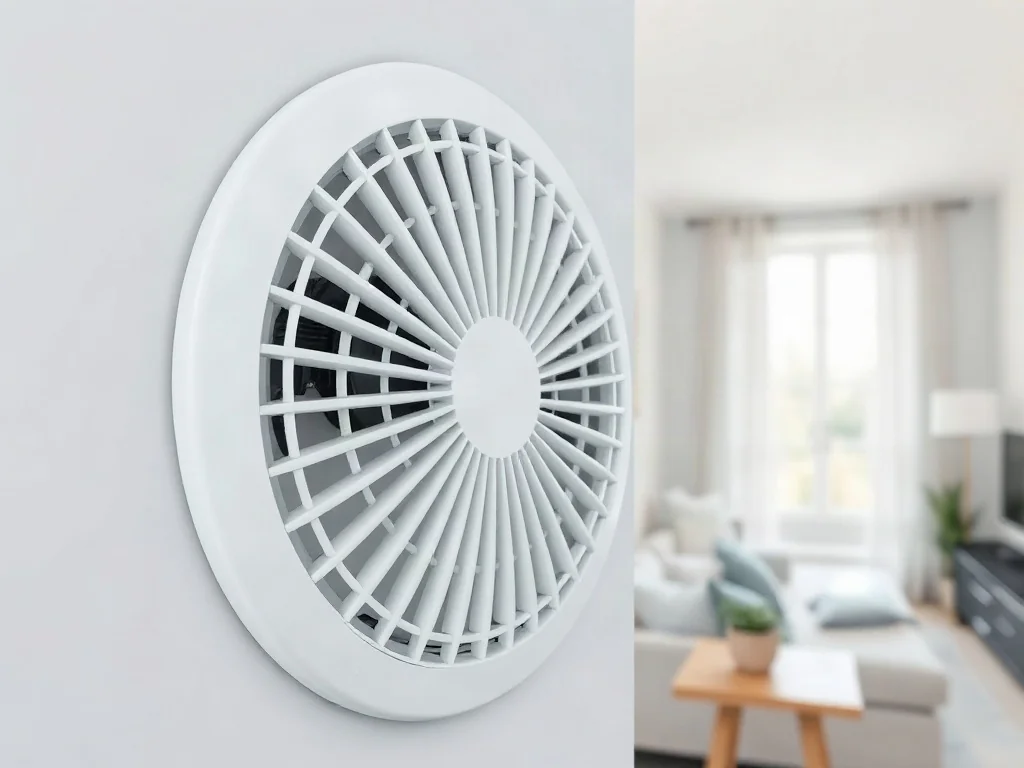

Kratka wentylacyjna z blokadą ciągu wstecznego przepuszcza powietrze z pomieszczenia do kanału, a ogranicza jego powrót do wnętrza. Najlepiej sprawdza się w kuchni, łazience, WC i pomieszczeniach technicznych, gdzie cofka przynosi zimno, zapachy lub wilgoć. Sprawdź, jak działa ten mechanizm, jak dobrać rozmiar i kiedy sama kratka nie wystarczy.
Jak działa kratka z blokadą ciągu wstecznego?
Wewnątrz obudowy znajduje się lekka klapka albo zestaw ruchomych łopatek. Podczas prawidłowego wywiewu powietrze unosi element zamykający i swobodnie przepływa do kanału wentylacyjnego. Gdy kierunek przepływu się odwraca, klapka opada pod własnym ciężarem lub zostaje dociśnięta przez cofające się powietrze.
Mechanizm działa pasywnie, bez silnika i zasilania elektrycznego. Jego zadaniem jest ograniczenie napływu zimnego powietrza, dymu, kurzu, wilgoci oraz zapachów z pionu. W modelach autoaktywnych kształt kanału może zwiększać prędkość przepływu zgodnie z zasadami opisywanymi przez równanie Bernoulliego, lecz nie oznacza to, że kratka zastępuje cały system wentylacyjny.
Klapka otwiera się przy przepływie skierowanym z pomieszczenia do kanału i zamyka wtedy, gdy powietrze próbuje wrócić.
Nie każda konstrukcja zapewnia takie samo odcięcie. Żaluzja grawitacyjna zwykle stawia mały opór, natomiast zawór zwrotny daje wyraźniejszą barierę, ale może wymagać silniejszego wywiewu. Zbyt ciężka klapka w wentylacji grawitacyjnej ograniczy przepływ zamiast go poprawić.
Skąd bierze się ciąg wsteczny?
Ciąg wsteczny występuje wtedy, gdy powietrze zamiast opuszczać mieszkanie kanałem, wpływa nim do pomieszczenia. Zjawisko często pojawia się w wentylacji grawitacyjnej, ponieważ jej praca zależy od różnicy temperatur, ciśnienia oraz kierunku wiatru.
Latem, gdy temperatura wewnątrz i na zewnątrz jest podobna, naturalny ciąg słabnie. Silny wiatr może z kolei wywołać zawirowania przy wylocie komina. W budynku z wieloma lokalami problem nasila się, gdy kilka urządzeń wyciągowych korzysta ze wspólnego pionu.
Źródłem kłopotów bywają też szczelne okna bez nawiewników, zabrudzony kanał, przewężenie przewodu lub nieprawidłowe zakończenie komina. W mieszkaniu powstaje wtedy podciśnienie i powietrze szuka najłatwiejszej drogi napływu – także przez kratkę.
Przed montażem zabezpieczenia warto sprawdzić, czy po uchyleniu okna kierunek przepływu się poprawia. Jeżeli tak, problem dotyczy dopływu świeżego powietrza. Nawiewniki dostarczają kontrolowaną ilość powietrza z zewnątrz i pomagają ustabilizować wentylację grawitacyjną.
Gdzie montować taką kratkę?
Kratka z blokadą jest elementem wywiewnym, dlatego montuje się ją w miejscach, z których powietrze powinno być usuwane. Najczęściej są to pomieszczenia wilgotne, obciążone zapachami albo połączone ze wspólnym pionem wentylacyjnym.
Kuchnia
W kuchni zabezpieczenie ogranicza napływ zapachów z innych lokali. Kratkę umieszcza się wysoko, zwykle blisko sufitu, ponieważ ogrzane powietrze i opary unoszą się ku górze. Okapu nie należy podłączać do tego samego przewodu, jeżeli przepisy lub konstrukcja budynku tego zabraniają.
Łazienka i WC
W łazience mechanizm ogranicza zimne podmuchy oraz wilgoć wracającą z kanału. Otwór powinien znajdować się możliwie daleko od drzwi, aby powietrze przepłynęło przez całe pomieszczenie. W WC blokada pomaga także ograniczyć zapachy z wspólnego pionu.
W sypialni lub pokoju dziennym montaż ma sens tylko wtedy, gdy kanał rzeczywiście pełni funkcję wywiewną i występuje cofanie powietrza. Nie należy stosować takiej kratki jako nawiewu, ponieważ zamknięta klapka ograniczy dopływ do wnętrza.
Jak dobrać rozmiar i konstrukcję?
Najpierw zmierz średnicę kanału lub wymiary otworu. Popularne średnice wynoszą 100, 125 i 150 mm. Przy kratkach prostokątnych często spotyka się formaty 14 × 14 cm, 16 × 16 cm oraz 17 × 17 cm. Element nie może zasłaniać tylko części przewodu ani zmniejszać jego przekroju.
W pomieszczeniu o podwyższonej wilgotności dobrze sprawdza się tworzywo odporne na wodę. Metal lub aluminium lepiej znoszą uderzenia, wyższą temperaturę i czyszczenie tłustych osadów. Na elewacji potrzebna jest jeszcze osłona przed deszczem oraz konstrukcja odporna na promieniowanie słoneczne.
Przy wyborze sprawdź cztery cechy:
- średnicę przyłącza albo dokładny wymiar ramki,
- opór stawiany przez klapkę podczas wywiewu,
- łatwość demontażu i mycia ruchomych części,
- odporność materiału na wilgoć, tłuszcz oraz zmiany temperatury.
| Rozwiązanie | Działanie | Zastosowanie |
| Żaluzja grawitacyjna | Otwiera się przy wywiewie i zamyka po ustaniu przepływu | Łazienka, WC, kuchnia |
| Zawór zwrotny | Mechanicznie ogranicza przepływ w przeciwnym kierunku | Wywiew wspomagany wentylatorem |
| Zwykła kratka | Osłania otwór bez blokowania cofki | Kanały bez problemu odwróconego ciągu |
Jak zamontować i sprawdzić działanie?
Przed przykręceniem nowego elementu usuń starą kratkę, resztki tynku i zabrudzenia z ramy. Kanału nie wolno samodzielnie zatykać ani zwężać nadmiarem piany montażowej. W budynku wielorodzinnym drożność przewodu powinien ocenić kominiarz.
Ustaw obudowę zgodnie z kierunkiem przepływu. Klapka musi poruszać się bez tarcia, a wkręty nie mogą odkształcać ramki. Po montażu przyłóż cienką kartkę papieru do kratki. Przy działającym wywiewie powinna być lekko przyciągana, nie odpychana.
W kuchni osady tłuszczu mogą szybko obciążyć mechanizm. W łazience kurz łączy się z wilgocią i tworzy warstwę zwiększającą opór. Z tego powodu czyszczenie raz na kwartał bywa rozsądne, a w intensywnie używanej kuchni powinno odbywać się częściej.
Blokada nie naprawi zatkanego kanału, braku nawiewu ani wadliwego pionu. Chroni końcówkę instalacji, lecz nie zastępuje kontroli całego układu.
Kiedy potrzebne jest inne rozwiązanie?
Jeżeli cofanie powietrza występuje stale, sama kratka może tylko ograniczyć objawy. Powtarzające się dmuchanie wskazuje czasem na niedrożność przewodu, źle wykonane zakończenie komina albo zaburzenia wywołane przez okap i wentylatory podłączone do wspólnego pionu.
W instalacji, która raz działa zbyt mocno, a innym razem prawie wcale, można rozważyć stabilizator wentylacji. Montuje się go w kanale, gdzie automatycznie zmienia przekrój przepływu. Przy zbyt silnym ciągu ogranicza wywiew, a przy słabym otwiera się szerzej.
Nie wolno też zamykać kratki na stałe w celu zatrzymania chłodu. Wentylacja ma usuwać wilgoć i dwutlenek węgla. Zalecana ilość świeżego powietrza wynosi około 30 m³/h na osobę, a prawidłowa wilgotność względna w mieszkaniu mieści się zwykle w zakresie 40–60%. Przy wartościach powyżej 60% rośnie ryzyko rozwoju pleśni.
FAQ – najczęściej zadawane pytania
Jak działa kratka wentylacyjna z blokadą ciągu wstecznego?
W obudowie jest lekka klapka lub ruchome łopatki, które unoszą się przy wywiewie, a przy cofce opadają i zamykają przepływ. Mechanizm pracuje pasywnie, bez zasilania elektrycznego.
Gdzie najlepiej montować taką kratkę?
Montuje się ją w otworach wywiewnych, zwłaszcza w kuchniach, łazienkach, WC i pomieszczeniach technicznych. W kuchni instaluje się ją wysoko przy suficie, a w łazience z dala od drzwi, aby powietrze przeszło przez całe pomieszczenie.
Co powoduje ciąg wsteczny w kanałach wentylacyjnych?
Cofkę powoduje m.in. brak różnicy temperatur, silny wiatr, zanieczyszczony lub przewężony przewód oraz szczelne okna bez nawiewników. W budynku wielorodzinnym problem nasila używanie wspólnego pionu przez wiele urządzeń wyciągowych.
Jak dobrać rozmiar kratki do kanału?
Należy zmierzyć średnicę przewodu lub wymiary otworu i dobrać standardowe średnice 100, 125 lub 150 mm albo ramki np. 14×14 cm. Element nie może jedynie częściowo zasłaniać przewodu ani zmniejszać jego przekroju.
Jakie materiały wybrać do pomieszczeń wilgotnych lub kuchni?
W miejscach z wilgocią warto stosować tworzywa odporne na wodę, a w kuchni lub na zewnątrz lepszy będzie metal lub aluminium ze względu na trwałość i odporność na temperaturę. Na elewacji potrzebna jest dodatkowo osłona przeciwdeszczowa i ochrona przed UV.
Jak sprawdzić poprawność montażu kratki po instalacji?
Po zamontowaniu przyłóż cienką kartkę papieru do kratki; przy poprawnym wywiewie papier powinien być lekko przyciągany. Klapka powinna poruszać się swobodnie bez tarcia, a ramka nie może być odkształcona wkrętami.
Jak często czyścić kratkę z blokadą i dlaczego to ważne?
Czyszczenie warto wykonywać co kwartał, a w intensywnie używanej kuchni częściej, ponieważ tłuszcz i kurz zwiększają opór ruchomych elementów. Zanieczyszczenia mogą trwale obciążyć mechanizm i pogorszyć jego działanie.
Kiedy sama kratka nie wystarczy i trzeba szukać innego rozwiązania?
Gdy cofanie występuje stale lub przewód jest zatkany, kratka tylko złagodzi objawy, a konieczna może być naprawa kanału czy stabilizator wentylacji. Stałe zamknięcie kratki nie jest rozwiązaniem, bo wentylacja musi usuwać wilgoć i CO2.
